关于 OFDR

光频域反射技术（OFDR）是一种利用激光相干性的光学测量方法，可在各个领域进行远程、非接触、高精度测量。

用于 OFDR 的波长扫描光源

我公司已开发出用于 OFDR 的波长扫描光源。如需了解更多信息，请参阅我们的《工作原理和 OFDR 测量应用技术报告》。

应根据测量目标选择适合 OFDR 的波长扫描光源。进行 OFDR 测量时，请思考“我们想要如何测量物体”以及“测量时应该关注什么”，并考虑合适的波长扫描光源的性能。

波长扫描光源输出的光经光耦合器分束，分为参考光路 LR 和测量光路 LM。在测量光路 LM 中传播的光经光环行器和透镜从被测物体反射回来，然后与参考光路 LR 合成。由于波长连续扫描，在参考光路 LR 和测量光路 LM 中传播的光的波长不同。因此，合成的干涉光对应于参考光路 LR 和测量光路 LM 的长度差。光电探测器将光转换为电测量信号 (fBeat)，如上图中红色波形所示。

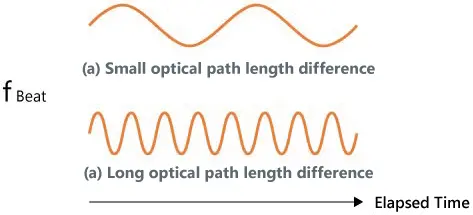

当光路长度差较小（与测量物体的距离较近）时，在各光路中传播的光的波长差也较小，测量信号如下图（a）所示。相反，当光路长度差较大（与测量物体的距离较远）时，波长差较大，测量信号如下图（b）所示。

换句话说，将到测量物体的距离转换为测量信号频率，并通过计算测量信号中的波数来获得。下图显示了对测量信号进行FFT分析的结果；测量物体越近，频率越低；反之，距离越远，频率越高。

OFDR 与各种空间测量方法的比较

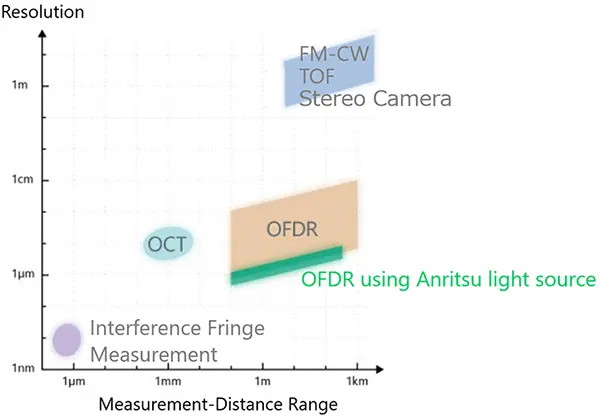

下图显示了各种空间测量方法的长度测量范围与分辨率之间的关系。使用安立波长扫频光源的OFDR可在较宽的测量范围内提供良好的分辨率。有关图中OCT（光学相干断层扫描）的详细信息，请参阅SLD光源和波长扫频光源网站。

FM-CW：调频连续波雷达
TOF：飞行时间
OCT：光学相干断层扫描
OFDR：光频域反射仪
