光纤激光器的基本原理

分类： 博客Blogs 发布日期： 2025-10-15

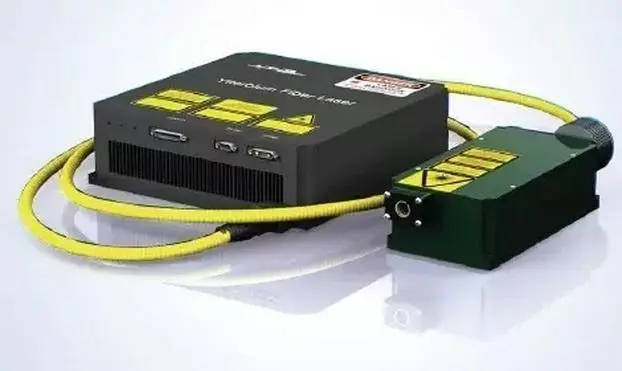

在现代工业加工、医疗设备、通信技术等领域，光纤激光器凭借其高功率、高稳定性、小型化等优势，逐渐取代传统激光器成为主流技术。要理解这一 “光的精密工具” 为何能实现高效能量转化与精准光束控制，需从其核心结构、工作原理及关键物理过程展开分析。

一、光纤激光器的核心结构：四大关键部件

光纤激光器本质是基于光纤波导实现光的放大与振荡的器件，其结构虽看似简单，却包含四个协同工作的核心部件，每个部件都对激光的产生起到不可替代的作用：

1. 泵浦源：激光的 “能量供给站”

泵浦源是光纤激光器的 “动力核心”，主要功能是为激光产生提供初始能量。目前主流的泵浦源为高功率半导体激光器（如 808nm、915nm、976nm 波长），其通过电流激励产生特定波长的泵浦光，将能量注入增益光纤中。

关键作用：通过 “光注入” 方式，将泵浦光的能量转化为增益介质中粒子的激发能，为后续激光放大奠定基础。

2. 增益光纤：激光的 “放大车间”

增益光纤是光纤激光器的核心工作区域，通常以掺稀土元素的石英光纤为基础（如掺镱 Yb³⁺、掺铒 Er³⁺、掺铥 Tm³⁺等），不同稀土元素决定了激光器的输出波长（例如掺镱光纤主要输出 1064nm 近红外光）。

结构特点：增益光纤分为纤芯、包层和涂覆层，纤芯直径仅几微米到几十微米，泵浦光在包层中传输并被纤芯中的稀土离子吸收，而信号光则在纤芯中实现定向传输与放大。

3. 谐振腔：激光的 “选频与反馈系统”

谐振腔的作用是让增益光纤中放大的光形成稳定振荡，最终输出单色性、方向性优异的激光。光纤激光器的谐振腔主要有两种形式：

光纤光栅谐振腔：通过在增益光纤两端刻写光纤光栅（相当于 “反射镜”），特定波长的光在光栅间反射振荡，其他波长则被过滤；

自由空间谐振腔：在增益光纤两端放置传统光学反射镜，形成光的振荡回路。

4. 冷却与控制系统：激光稳定运行的 “保障”

高功率光纤激光器工作时会产生热量（如泵浦源发热、光纤吸收损耗发热），若热量堆积会导致增益光纤性能下降、激光输出不稳定，甚至损坏器件。因此需配备冷却系统（如水冷、风冷），同时通过控制系统调节泵浦源电流、谐振腔参数，确保激光输出功率、波长等指标稳定。

二、激光产生的核心原理：三步实现 “光的放大与振荡”

光纤激光器的发光过程本质是基于受激辐射（爱因斯坦提出的光与物质相互作用的三种形式之一），结合增益放大与谐振腔选频，最终输出激光。具体可分为三个关键步骤：

1. 粒子数反转：为 “受激辐射” 创造条件

泵浦源产生的泵浦光注入增益光纤后，光纤中的稀土离子（如 Yb³⁺）吸收泵浦光的能量，从能量较低的 “基态” 跃迁到能量较高的 “激发态”。当大量稀土离子被激发到激发态，且激发态粒子数远多于基态粒子数时，就实现了 “粒子数反转”—— 这是产生激光的前提（若基态粒子数更多，光会被吸收而非放大）。

2. 受激辐射与光的增益放大

处于激发态的稀土离子不稳定，会自发向基态跃迁并释放光子（“自发辐射”，此时光子方向、相位杂乱）。但当自发辐射产生的光子经过增益光纤时，若光子能量与稀土离子的能级差（激发态到基态的能量差）匹配，就会 “诱导” 激发态离子向基态跃迁，释放出与入射光子频率、相位、方向完全相同的光子 —— 这一过程即为 “受激辐射”。

受激辐射产生的光子会继续诱导更多离子发生受激辐射，形成 “连锁反应”，使得光子数量呈指数级增加，光的强度不断放大，实现 “光的增益”。

3. 谐振腔振荡与激光输出

增益放大后的光在谐振腔的两个 “反射镜”（如光纤光栅）之间来回反射，每次经过增益光纤时都会被进一步放大。同时，谐振腔会过滤掉不符合波长要求的光（如非光栅反射波长的光会从光纤中逸出），只有特定波长的光在腔内形成稳定振荡。当光的放大增益大于腔内损耗（如光纤吸收、反射镜透射损耗）时，部分光会通过其中一个 “部分反射镜”（如透射率约 1%-10% 的光栅）输出，形成我们最终看到的 “激光”。

三、光纤激光器的技术优势：为何成为主流选择？

基于上述结构与原理，光纤激光器相比传统固体激光器（如 Nd:YAG 激光器）、气体激光器（如 CO₂激光器），具有显著优势：

高光束质量：增益光纤纤芯细，光在纤芯中沿固定方向传输，输出激光的方向性好（发散角小）、单色性优；

高功率与高效率：泵浦光与增益介质（稀土离子）耦合效率高（可达 80% 以上），且光纤散热面积大，便于实现高功率输出（目前工业级光纤激光器功率已达万瓦级）；

小型化与高稳定性：光纤本身柔性可弯曲，器件结构紧凑，且不受振动、温度波动的显著影响，适合工业现场、医疗等复杂环境；

长寿命与低维护：半导体泵浦源寿命可达数万小时，光纤无机械磨损，维护成本远低于传统激光器。
