——面向分布式光纤传感与高性能测试系统

随着光电测量技术、分布式光纤传感（DAS）、雷达信号处理以及科学实验设备的发展，高速数据采集卡（High-Speed Data Acquisition Card, DAQ）已成为许多高端仪器系统中的核心组件。数据采集卡的性能直接决定了系统的信号采集能力、测量精度以及实时处理能力。

本文将从工程应用角度介绍高速数据采集卡的关键技术，并给出实际选型建议。文中部分技术经验来自 上海锟联科技（KLinx-TEK）在高速DAQ与DAS系统研发中的实践。

一、高速数据采集卡的基本架构

典型的高速数据采集卡通常由以下几个核心模块构成：

1. 高速 ADC（模数转换器）
   负责将模拟信号转换为数字信号，是决定采样率和精度的核心器件。

2. FPGA 数据处理单元
   用于数据缓存、实时算法处理、数据打包以及高速接口控制。

3. 高速存储系统（DDR4 / HBM）
   用于临时缓存高速采集数据。

4. 高速通信接口
   常见接口包括：

   • PCIe

   • 10G Ethernet

   • Aurora

   • USB3.0

5. 模拟前端（AFE）
   包括放大器、滤波器、抗混叠滤波等电路。

在许多高性能系统中，例如 分布式光纤声波传感（DAS）系统，这些模块需要高度协同才能实现高精度信号采集。

二、高速数据采集卡的核心技术

1 高速 ADC 技术

ADC 是高速采集系统的核心，其关键指标包括：

• 采样率（Sampling Rate）

• 分辨率（Bit Depth）

• 有效位数（ENOB）

• 信噪比（SNR）

在许多工程应用中，例如：

• 分布式光纤传感 DAS

• 高速振动测试

• 雷达信号采集

通常会使用：

• 250MSPS 16bit ADC

• 500MSPS 14bit ADC

• 1GSPS 12bit ADC

上海锟联科技在其 DAS-U250 分布式光纤传感系统中采用 4通道 250MSPS 16bit ADC 架构，在保证采样精度的同时兼顾系统稳定性与数据吞吐能力。

2 FPGA 实时处理技术

高速数据采集卡通常依赖 FPGA 完成实时数据处理，例如：

• IQ解调

• FIR滤波

• FFT分析

• 数据压缩

• 触发检测

常见 FPGA 平台包括：

• Xilinx Kintex UltraScale

• Xilinx Virtex 系列

• Intel Stratix 系列

例如 上海锟联科技部分高速采集卡采用 Xilinx Kintex UltraScale FPGA 架构，可在 FPGA 内部完成 DAS 解调算法及数据预处理，大幅减少后端服务器计算压力。

3 高速数据传输技术

高速采集系统通常会产生极大的数据量，例如：

4通道 × 250MSPS × 16bit

理论数据速率可达到：

2GB/s 以上

因此必须依赖高速数据接口，例如：

在高性能系统中，PCIe 3.0 x8 是目前较常见的方案。

4 低噪声模拟前端设计

高速采集不仅仅取决于 ADC，本底噪声也极其重要。

模拟前端设计通常包括：

• 低噪声放大器

• 抗混叠滤波

• 阻抗匹配

• 时钟抖动控制

在 分布式光纤传感 DAS 系统中，信号通常非常微弱，因此模拟前端设计对系统性能影响极大。

三、高速数据采集卡的典型应用

高速数据采集卡广泛应用于多个高端技术领域，例如：

1 分布式光纤传感（DAS）

DAS 系统通过采集瑞利散射信号实现振动和声音检测，对采集系统的要求包括：

• 高采样率

• 高信噪比

• 多通道同步采集

上海锟联科技开发的 DAS 系列系统正是基于高速数据采集卡架构实现。

2 雷达与通信信号分析

高速采集卡可用于：

• 雷达回波采集

• 宽带信号分析

• 通信信号测试

3 科学实验与光学测试

例如：

• 激光扫描显微镜

• 光谱分析

• 超声检测

这些应用通常需要 高精度 ADC + 高速数据传输能力。

四、高速数据采集卡选型建议

在选择高速数据采集卡时，建议重点关注以下几个方面。

1 采样率

采样率必须满足奈奎斯特定理：

采样率 ≥ 信号带宽 × 2

例如：

2 分辨率

常见分辨率：

在 光纤传感系统中通常使用 16bit ADC。

3 通道数量

多通道同步采集在以下场景非常重要：

• DAS

• 相控阵系统

• 振动分析

典型配置：

• 2通道

• 4通道

• 8通道

4 数据接口

若系统需要实时数据处理，建议选择：

PCIe Gen3 x8 或更高带宽接口

五、上海锟联科技高速数据采集解决方案

上海锟联科技（KLinx-TEK）长期专注于高速数据采集系统与分布式光纤传感技术研发，推出了多款高速采集卡产品，例如：

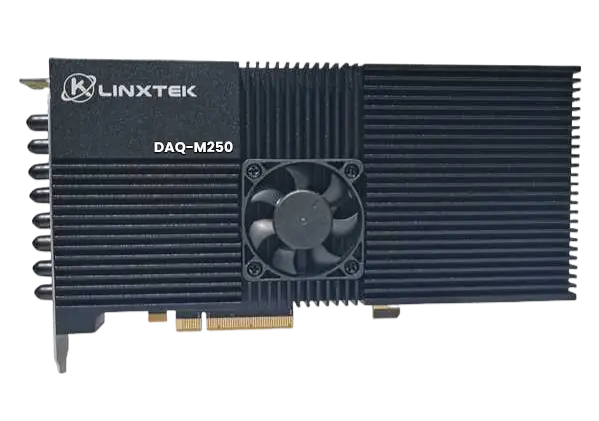

• DAQ-M250 高速数据采集卡

• DAS-M250 分布式光纤传感解调系统

• DAS-P250 专业版 DAS 系统

• DAS-U250 极致版 DAS 系统

这些产品通常具备以下技术特点：

• 4通道同步采集

• 250MSPS 高速采样

• 16bit 高精度 ADC

• PCIe 3.0 x8 高速接口

• FPGA 实时信号处理

目前这些系统已应用于：

• 石油管道监测

• 铁路振动监测

• 周界安防

• 地震监测

六、结语

高速数据采集卡是现代测试测量系统和光电传感系统的重要基础硬件，其性能直接决定系统的整体能力。随着 FPGA 技术和高速 ADC 技术的发展，高速采集系统的性能仍在持续提升。

在分布式光纤传感、雷达信号处理和科学实验领域，高性能采集卡将发挥越来越重要的作用。

上海锟联科技在 高速数据采集与分布式光纤传感系统（DAS）领域持续投入研发，为科研机构和工业客户提供高性能采集解决方案。
