产品概述

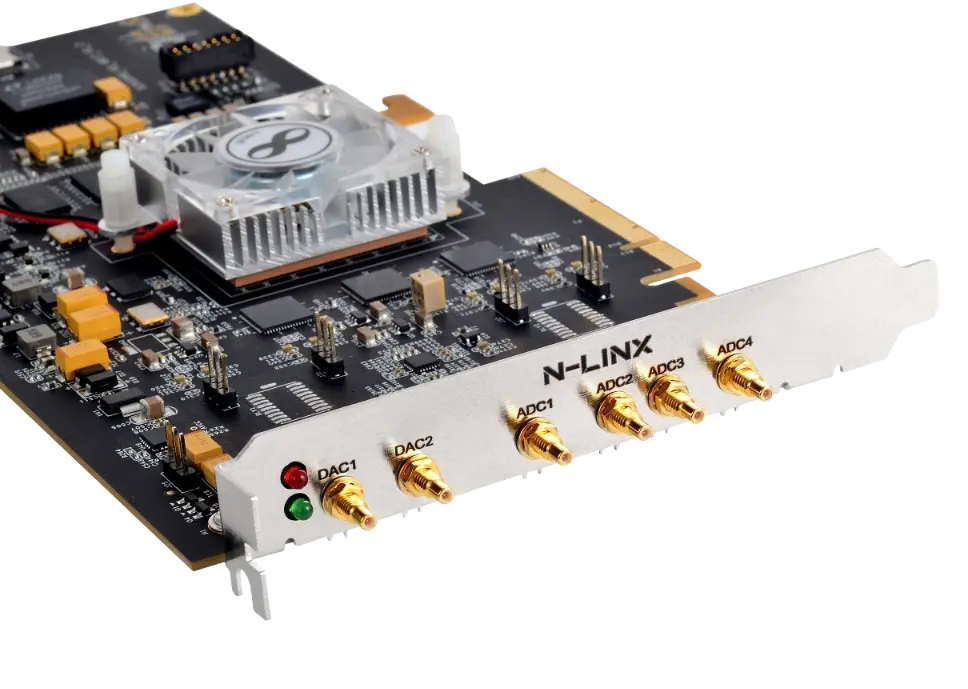

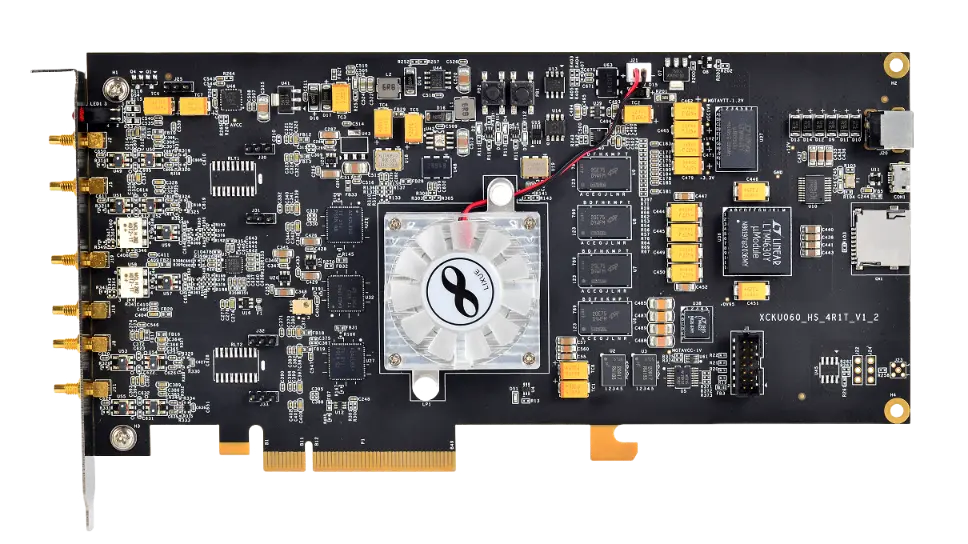

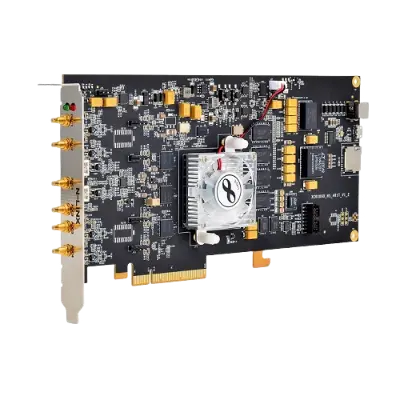

DAQ-M250 数据采集卡是基于PCIE总线架构的多通道信号采集发射板卡，支持4通道ADC同步采集和2通道DA发送，采样率为250Mbps，16bit量化，支持PCIe 3.0 x8，核心处理芯片采用Xilinx公司的高性能Kintex UltraScale 系列FPGA，板载1组64bit的DDR4 SDRAM，具有丰富的接口和计算资源，板卡具有同步触发输入和触发输出接口，以及10MHz参考时钟输入，支持多路同步同源数据采集和发射

硬件架构亮点

✅ 具有4路射频信号输入，输入阻抗：50欧

✅ 信号输入功率：≤ 20dBm，最大幅度：6V（Vpp）

✅ 可调输入衰减31.5db，0.5db步进

✅ 具有4路ADC采集，采样率250Mbps，16bit量化

✅ 具有2路ADC采集，转换率500Mbps，14bit量化

✅ 信号输出功率：≤ 4dBm，输出信号幅度：1V（Vpp）

✅ 板载一片Xilinx公司的高性能FPGA：XCKU060

✅ 板载4G Byte DDR4内存

✅ 支持同步触发信号输入，输入电平：LVTTL或者TTL；

✅ 支持同步触发信号输出，输出电平：LVTTL或者TTL；

✅ 支持PCI3.0 x8接口

产品应用场景

1) 多通道信号同步采集处理

2) 信号采集与发射一体化应用

3) 分布式光纤信号采集处理（DAS）

4) 电磁频谱侦测

5) 软件无线电

6) FPGA信号处理

7) 卫星通信系统

8) 硬件加速器
